CAREDDI超临界CO2萃取机6L(5L+1L)型号

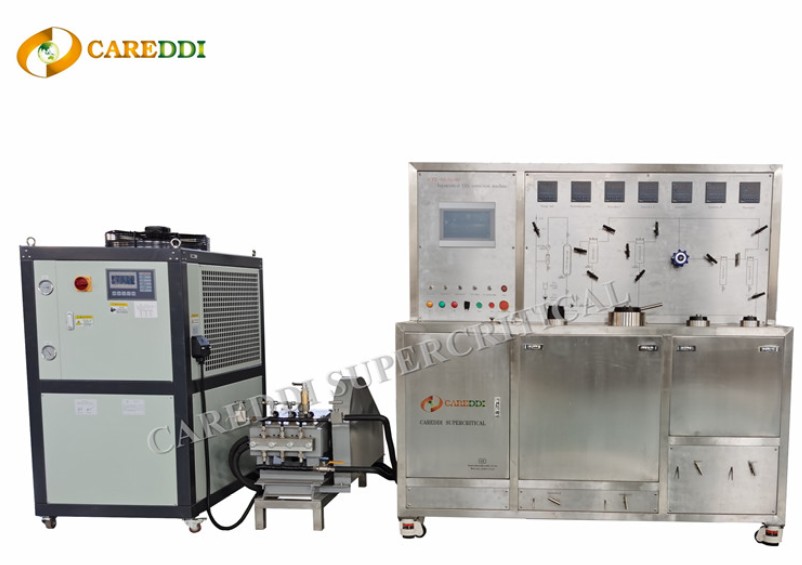

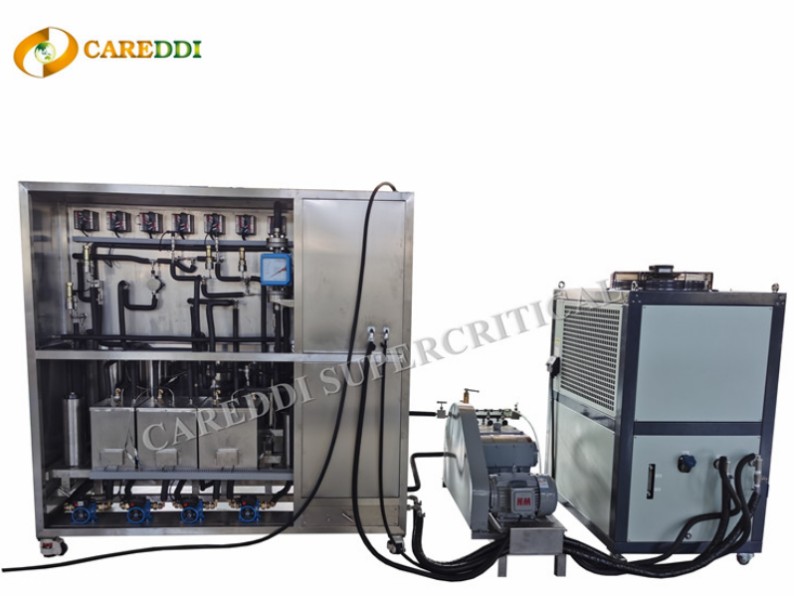

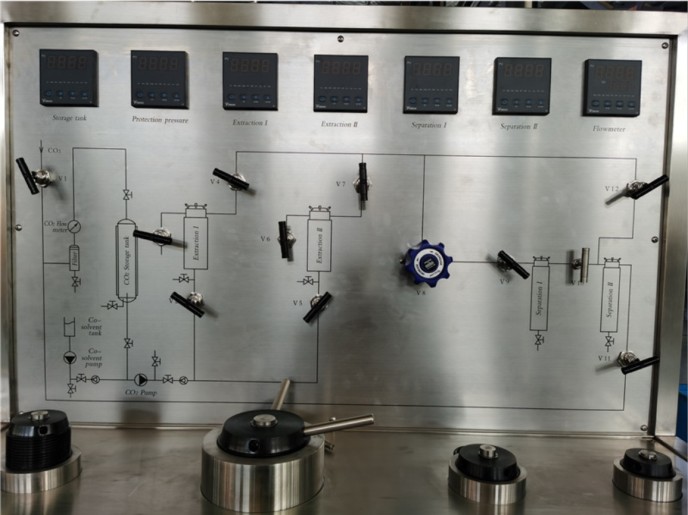

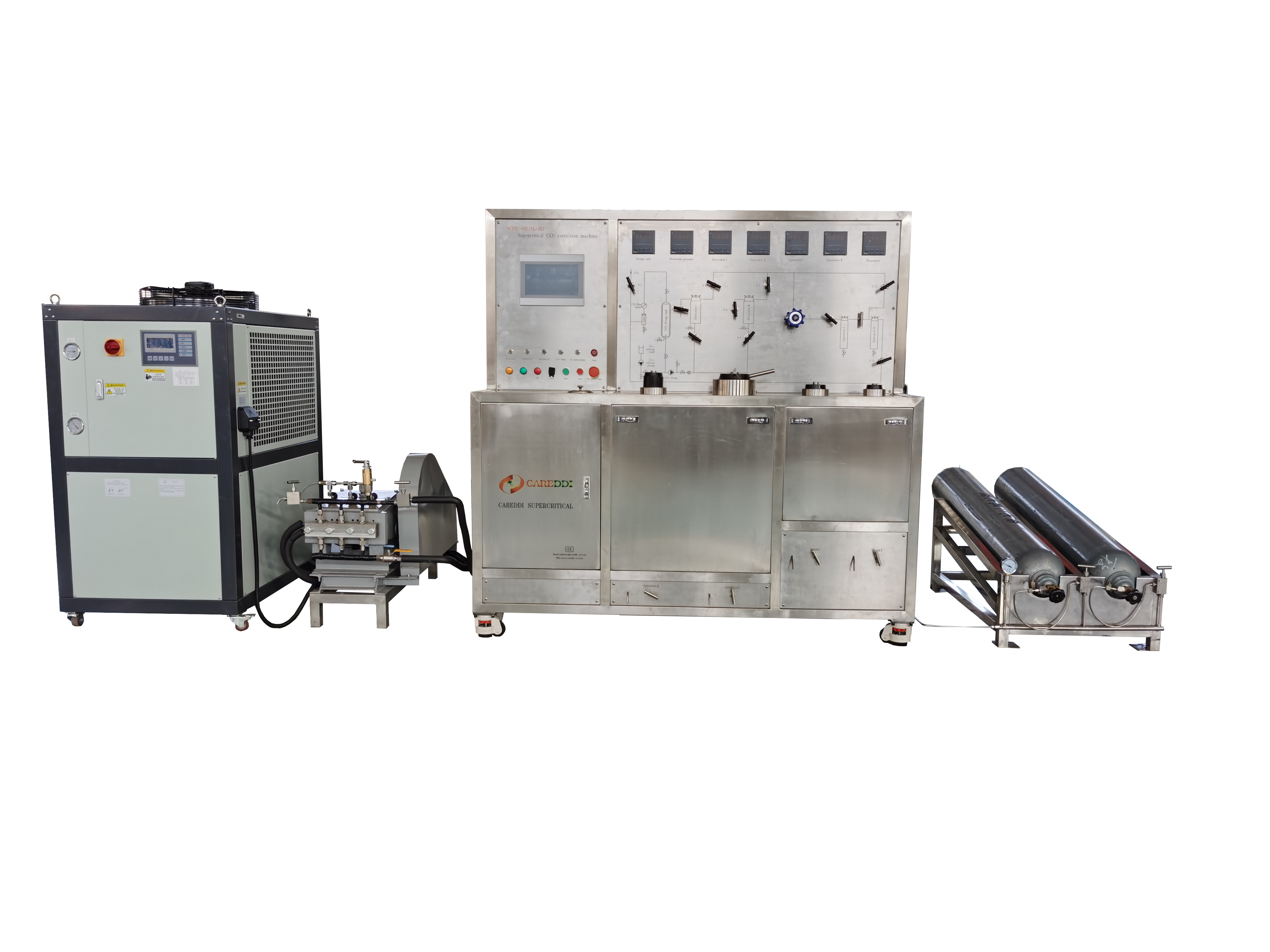

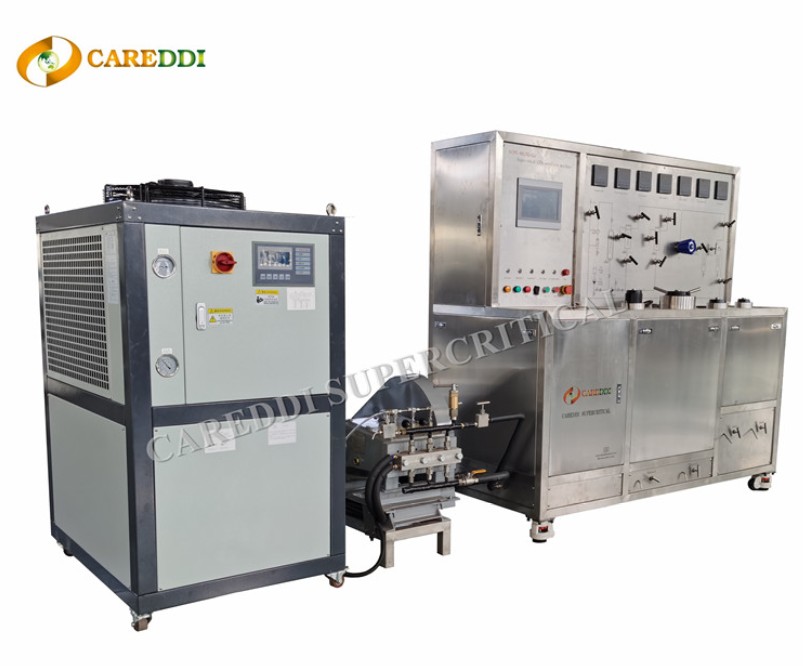

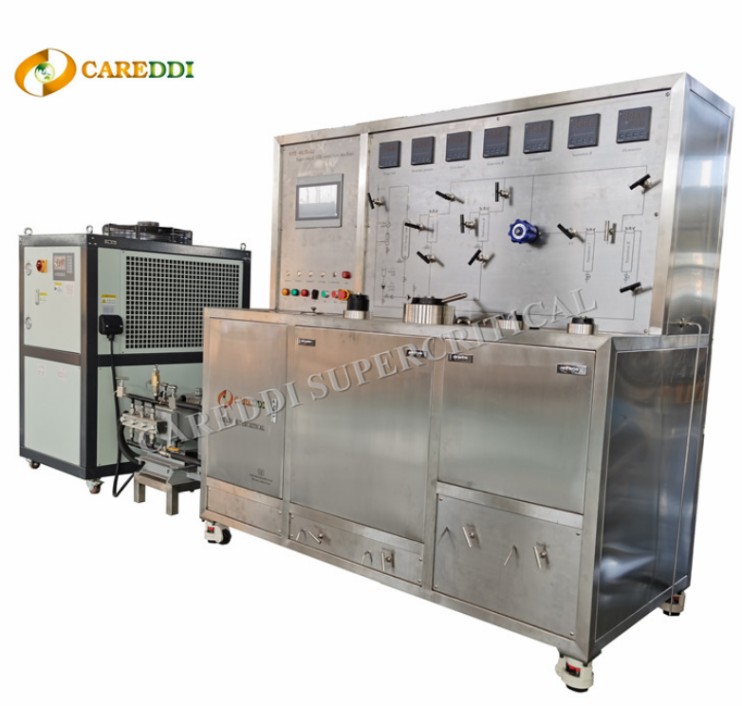

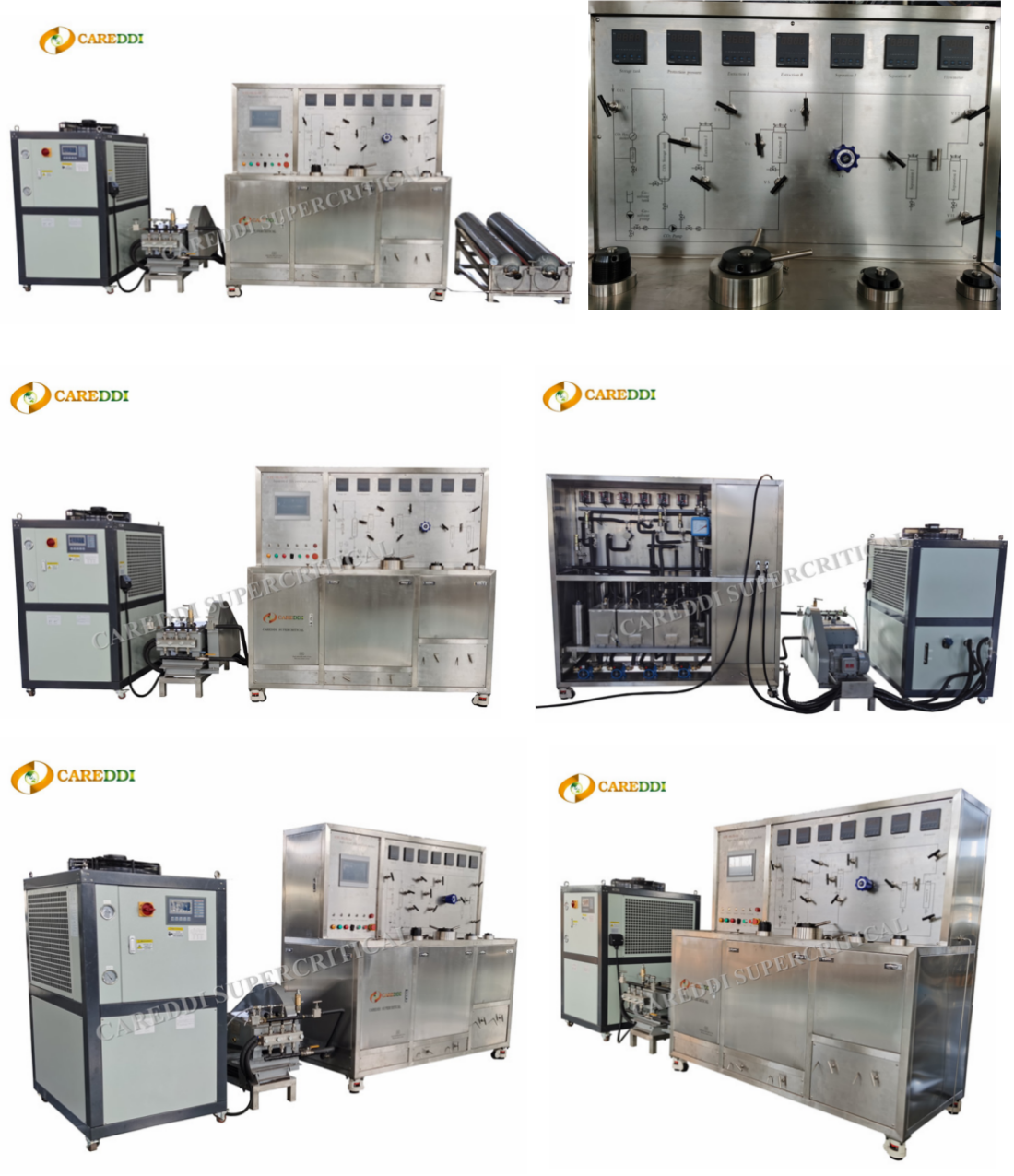

1. 参考图片

二、 技术参数
超临界CO2萃取系统6L( 5L+1L)主要技术参数 |
|||
序号 |
名称 |
规格 |
数量 |
1 |
萃取釜 |
容量: 5L+1L 设计压力: 50MPa 最大工作压力: 45MPa, 设计温度: 85℃ 最高工作温度: 80℃ 材质:不锈钢304 配备夹套水循环加热系统,温度可调。 |
2 |
2 |
分离 1 |
容量:2.5升 设计压力:25 MPa 最大工作压力: 20MPa, 设计温度: 85℃ 最高工作温度: 80℃ 材质:不锈钢304 配备夹套水循环加热系统,温度可调. |
1 |
3 |
分离 2 |
容量:1升 设计压力:25 MPa 最大工作压力: 20MPa, 设计温度: 85℃ 最高工作温度: 80℃ 材质:不锈钢304 配备夹套水循环加热系统,温度可调. |
1 |
4 |
料篮 |
材质:不锈钢304(如需要可选SS316) 提取原料装载量 |
2 |
5 |
CO2 高压泵 |
三联柱塞泵, 50L/h (频率可调) 将 二氧化碳 输送 到系统中 并 增加压力 |
1 |
6 |
携带剂 |
1-4L/h, 将携带剂入系统 |
1 |
7 |
水泵 |
将抽 水箱中的水 入 容器 夹套并循环 |
套 |
8 |
冷机 |
将冷冻 气态 CO2 成液态 CO2 并冷却主泵头 |
1 |
9 |
热交换系统 |
材质:304不锈钢,设计压力50Mpa |
3 |
10 |
过滤器 |
材质:不锈钢 304 容积: 1L 设计压力: 20Mpa |
1 |
11 |
混合器 |
材质:不锈钢 304 容积: 0.5L 设计压力:5 0Mpa |
1 |
12 |
二氧化碳储罐 |
材质 :不锈钢 304 容积: 9L、 M最大工作压力不超过16M Pa |
1 |
13 |
CO2 钢瓶架 |
材质: 不锈钢304 ,立式或卧式 |
1 |
14 |
流量计 |
流量范围:0-60L/h (显示瞬时流量) |
1 |
15 |
温控系统 |
控温范围:室温~85℃可调 控温精度:±1℃ |
|
16 |
安全保护系统 |
萃取罐 、分离罐 CO2高压, 泵 储罐均配有安全阀,防止系统超, 压. |
|
17 |
管道阀门 |
高压管道和阀门、工艺水阀门和管道、止回阀、背压阀 |
|
18 |
设备支架 |
材质 :不锈钢 304 |
1 |
19 |
数据采集与控制系统 |
触摸屏 , 控制提取 和 分离温度, CO2 高压 泵和 携带剂 泵 的启停, 数据存储 和 输出。 |
1 |
