技术参数

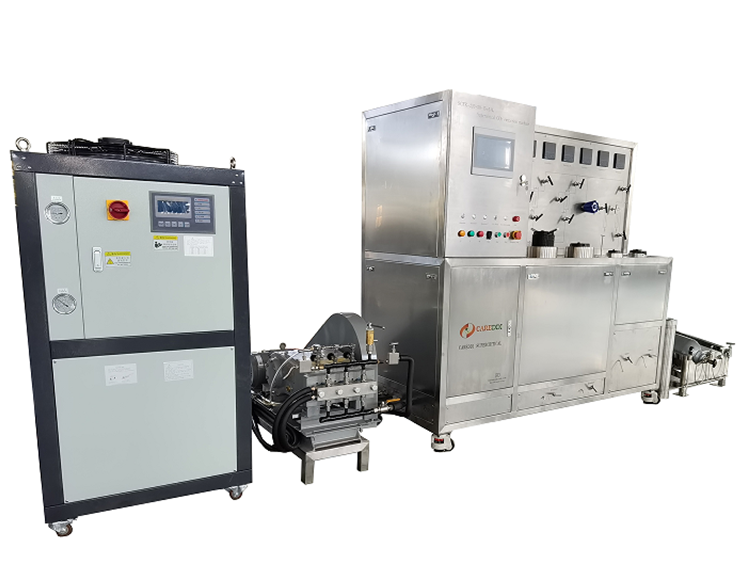

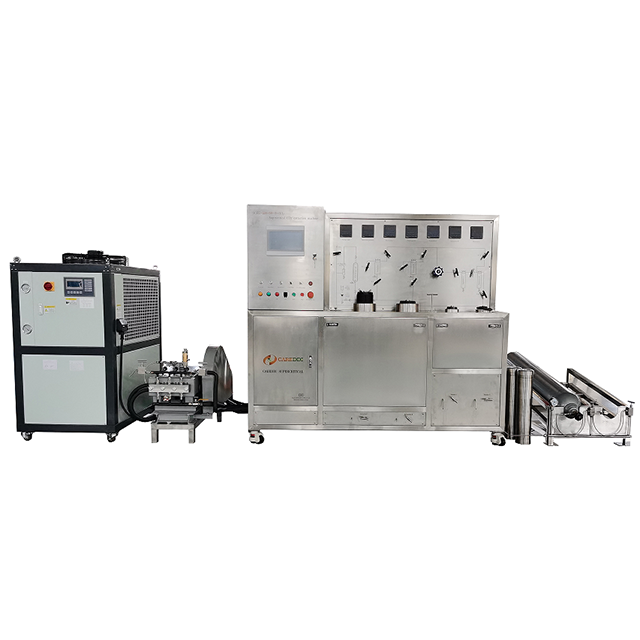

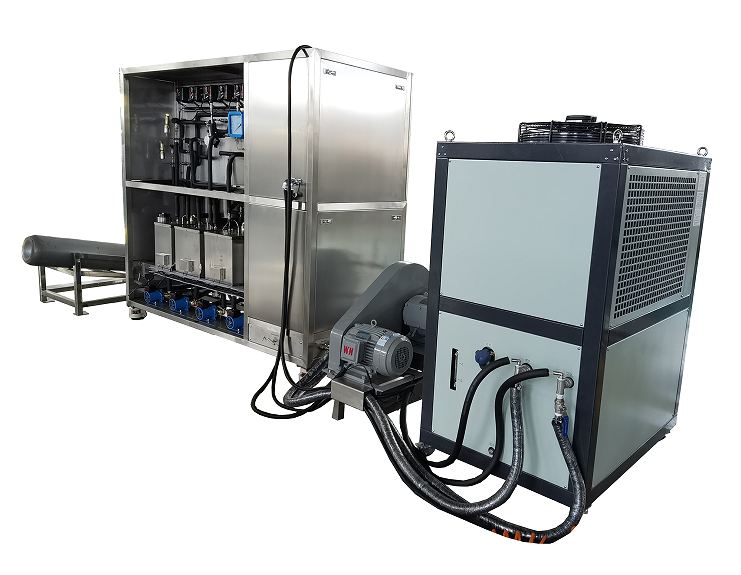

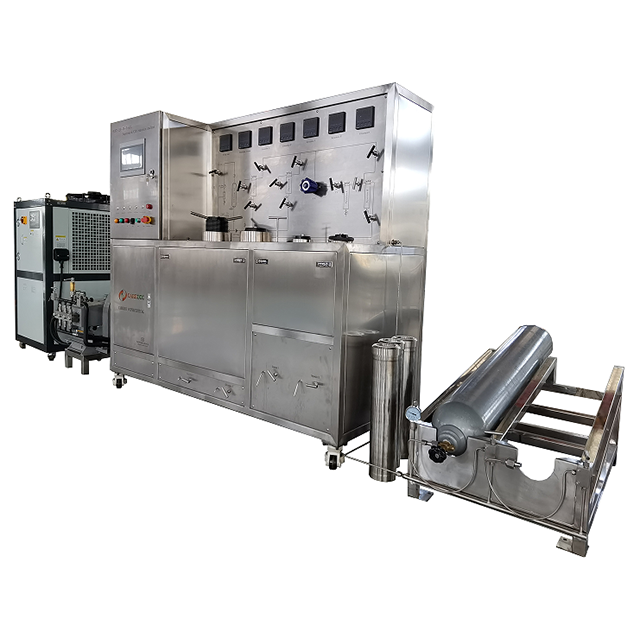

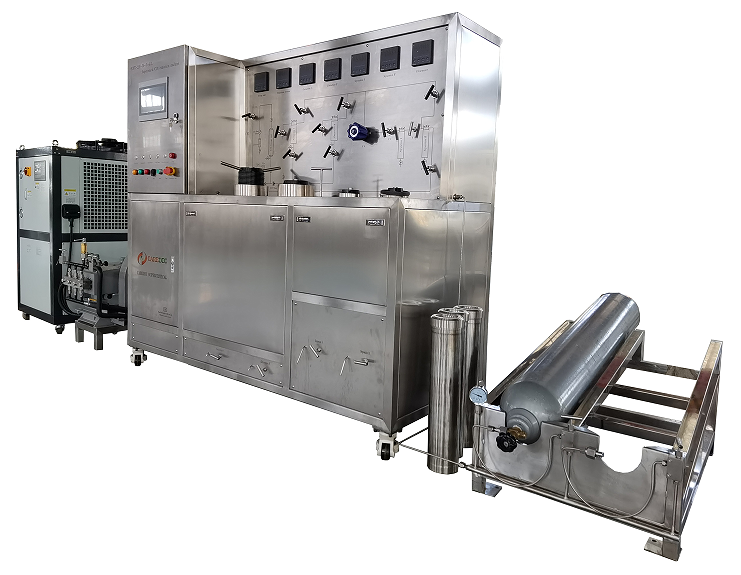

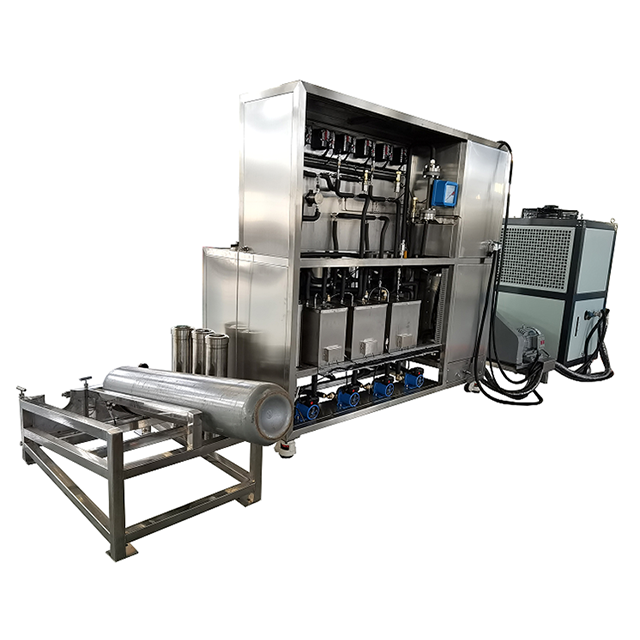

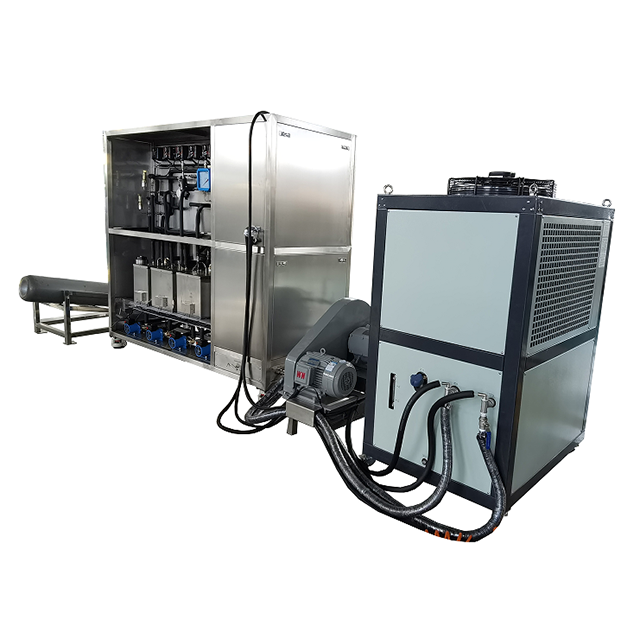

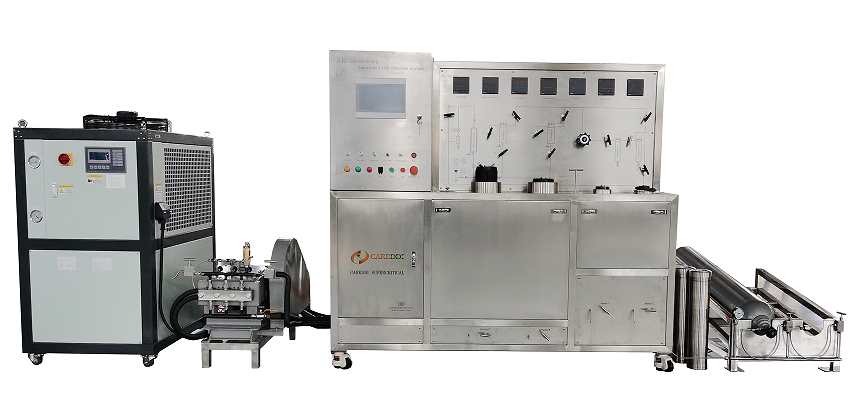

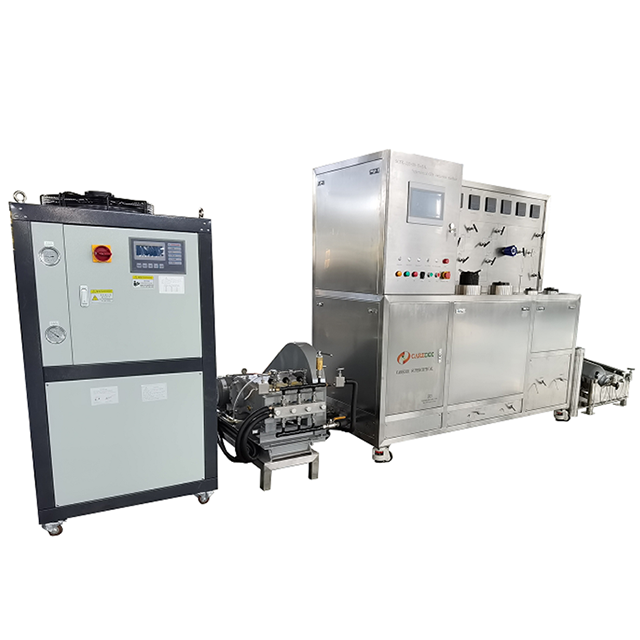

超临界CO2萃取系统 10L主要技术参数 | |||
序号 | 名称 | 规格 | 数量 |
1 | 萃取釜 | 容积：5L*2 （单罐5L） 设计压力：40MPa 最大工作压力：35MPa， 设计温度：85℃ 最高工作温度：80℃ 材质：不锈钢304 配有夹套水循环加热系统，温度可调。 | 1 |
2 | 分离1 | 容量：2.5L 设计压力：25MPa 最大工作压力：20MPa， 设计温度：85℃ 最高工作温度：80℃ 材质：不锈钢304 配有夹套水循环加热系统，温度可调。 | 1 |
3 | 分离2 | 容量：1L 设计压力：25MPa 最大工作压力：20MPa， 设计温度：85℃ 最高工作温度：80℃ 材质：不锈钢304 配有夹套水循环加热系统，温度可调。 | 1 |
4 | 料缸 | 材质：不锈钢304（如需要可选SS316） 提取原料装载量 | 3 |
5 | CO2高压泵 | 三联柱塞泵，50L/h（频率可调） 将二氧化碳输送到系统中并增加压力 | 1 |
6 | 携带剂 | 4L/h，将携带剂入系统 | 1 |
7 | 水泵 | 将水箱中的水抽入容器夹套并循环 | 套 |
8 | 冷机 | 将气态 CO2 冷却成液态 CO2 并冷却主泵头 | 1 |
9 | 热交换系统 | 材质：304不锈钢，设计压力40Mpa | 3 |
10 | 过滤器 | 材质：不锈钢304 容积：1L 设计压力：20Mpa | 1 |
11 | 混合器 | 材质：不锈钢304 容积：0.5L 设计压力：40Mpa | 1 |
12 | 二氧化碳储罐 | 材质：不锈钢304 容积：10L， 最大工作压力不超过16MPa | 1 |
13 | CO2钢瓶架 | 材质：不锈钢304，立式或卧式 | 1 |
14 | 流量计 | 流量范围：0-100L/h（显示瞬时流量） | 1 |
15 | 温控系统 | 控温范围：室温～85℃可调 控温精度：±1℃ | |
16 | 安全保护系统 | 萃取罐、分离罐、CO2高压泵、储罐均设有安全阀，防止系统超压。 | |
17 | 管道阀门 | 高压管道和阀门、工艺水阀门和管道、止回阀、背压阀 | |
18 | 设备支架 | 材质：不锈钢304 | 1 |
19 | 数据采集与控制系统 | 触摸屏，控制萃取和分离温度，CO2高压泵和携带剂的启停，数据存储和输出。 | 1 |
