技术参数

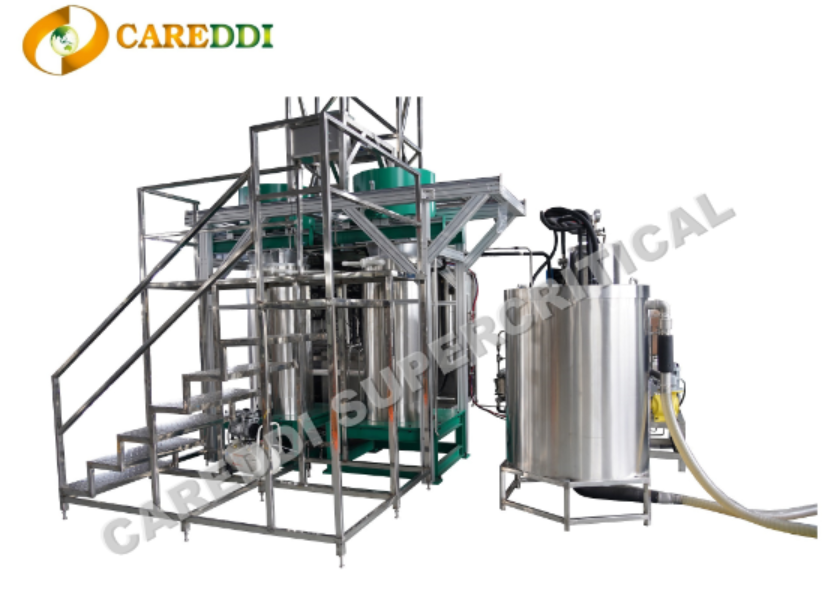

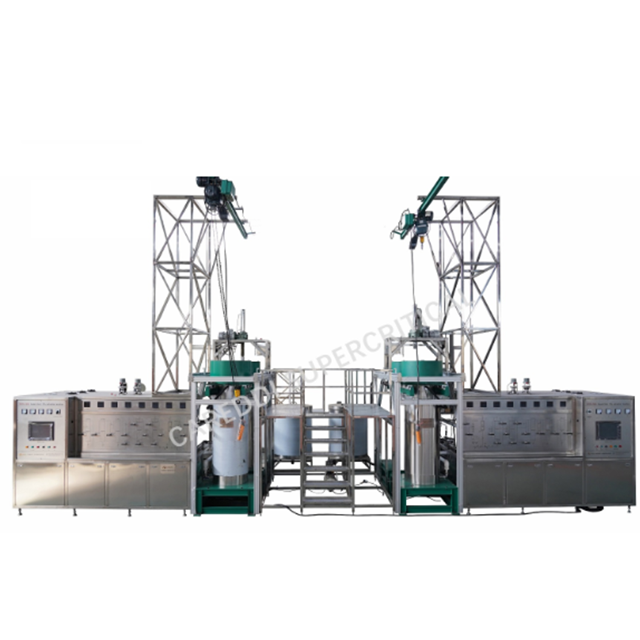

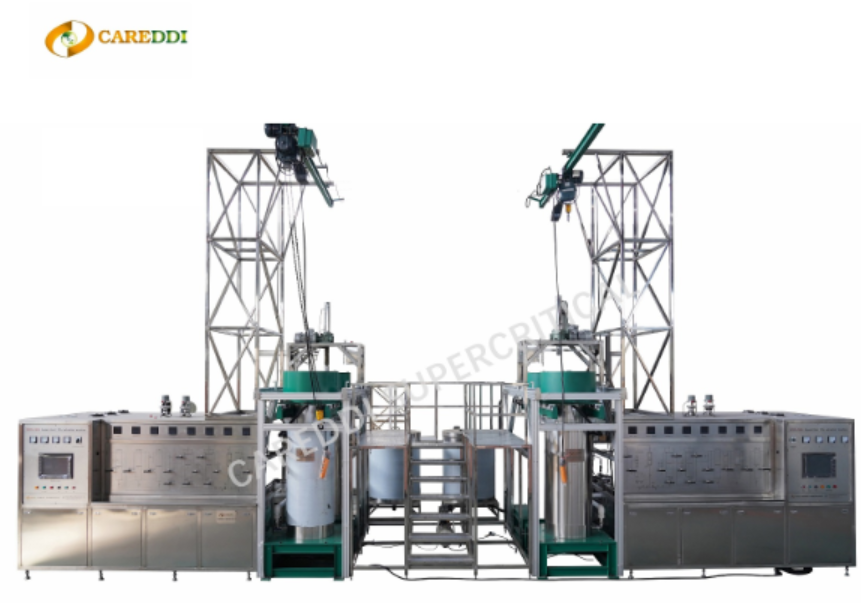

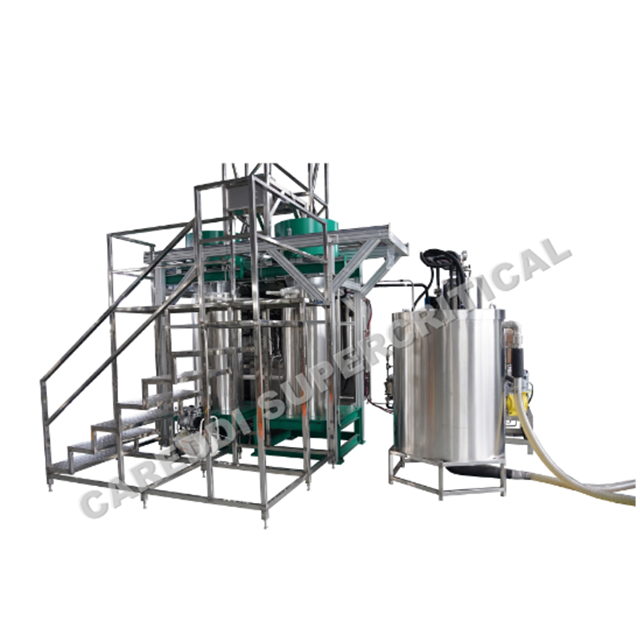

超临界CO2萃取系统 300L（ 150Lx 2）主要技术参数 | |||
序号 | 零件说明 | 数量 | 技术参数 |
1 | 萃取釜 | 2 | 容积：150L+150L 设计压力：40MPa 最大工作压力：38MPa 材质：不锈钢304 配备夹套水循环加热系统，温度可调，配备液体、固体料桶 |
2 | 材质 料篮 | 3 | 材质：不锈钢304 |
3 | 分离容器 | 3 | 体积：分离容器1：27升 分离容器2：17升 分离容器3：17升 最大工作压力：25MPa 材质：不锈钢304 配备夹套水循环加热系统，温度可调 |
4 | CO2高压泵 | 1 | 三联柱塞泵，流量：1000L/H（变频可调） 最大工作压力：40MPa，泵头带冷却系统 |
5 | 溶剂泵 | 1 | 流量：0.25-20L/H（频率可调） 最大工作压力：40MPa |
6 | 二氧化碳回收系统 | 1 | |
7 | 冷却系统 | 1 | 制冷量：20000Kcal/h（风冷） 温度范围：-5℃～+5℃（满足工艺要求） |
8 | 热交换系统 | 5 | 材质：不锈钢304 型号：Φ14/40Mpa、Φ18/30Mpa 设有循环水套加热系统，温度可调 |
9 | 净化系统 | 1 | 容量：5升 材质：不锈钢304 最大工作压力：16MPa |
10 | 二氧化碳储存罐 | 1 | 容量：102升 材质：不锈钢304 最大工作压力：8MPa |
11 | 流量计 | 1 | 1200/16MPa 数字指示器同时指示瞬时流量和累积流量 |
12 | 温控系统 | 5 | 温度范围：室温~85℃可调 精度：±1℃ |
13 | 压力控制系统 | 2 | 高压泵出口压力表，超压保护。 |
14 | 电脑化触摸屏 | 1 | |
15 | 西门子PLC | 1 | |
16 | 安全阀 | 6 | 萃取容器、分离容器上的安全阀，超压自动泄放。 |
17 | 超压表 | 1 | 高压泵出口压力表，超压保护。 |
18 | 控制面板 | 1 | 材质：不锈钢304 |
19 | 主机架及操作台 | 1 | 材质：不锈钢304 |
20 | 运营平台 | 1 | 材质：碳钢 |
21 | 快开结构 | 2 | 材质：不锈钢304 |
22 | 提升 | 1 | 电动葫芦 |
23 | 管道 | 1 | 阀门、管件：DW14、DW18 所有与流体物料连接的部件均采用1Cr18Ni9Ti不锈钢制成。 |
