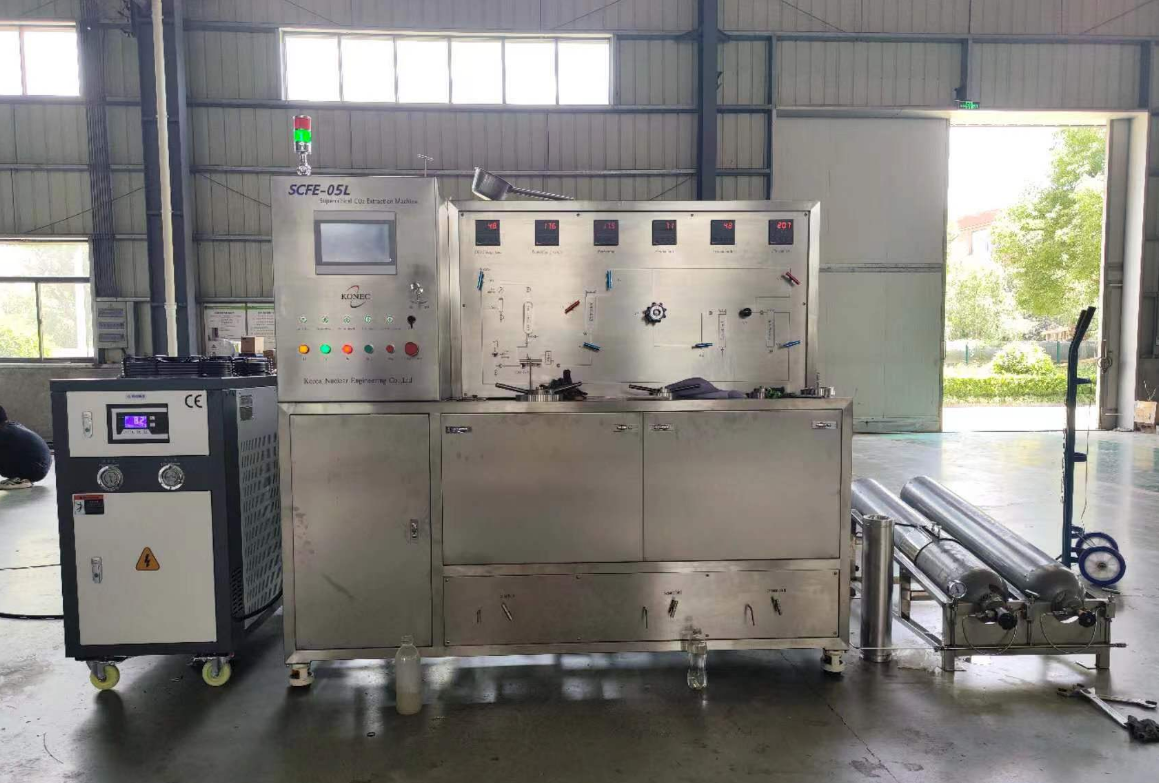

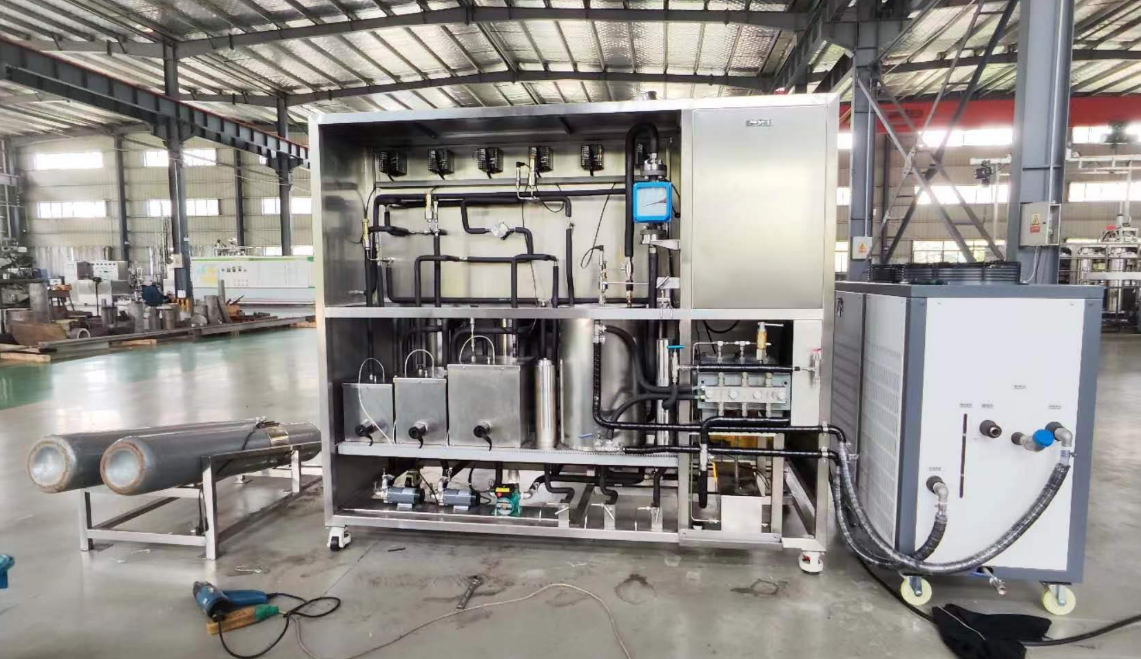

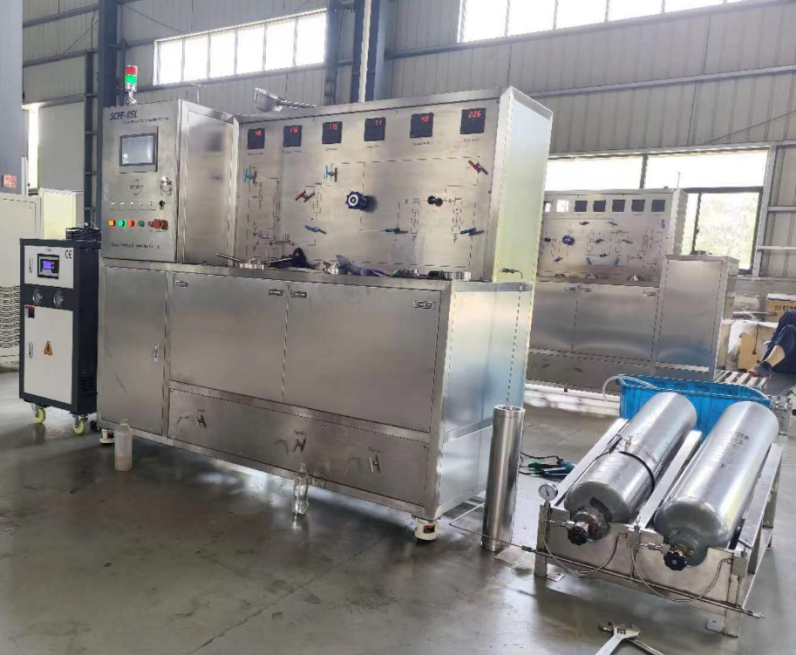

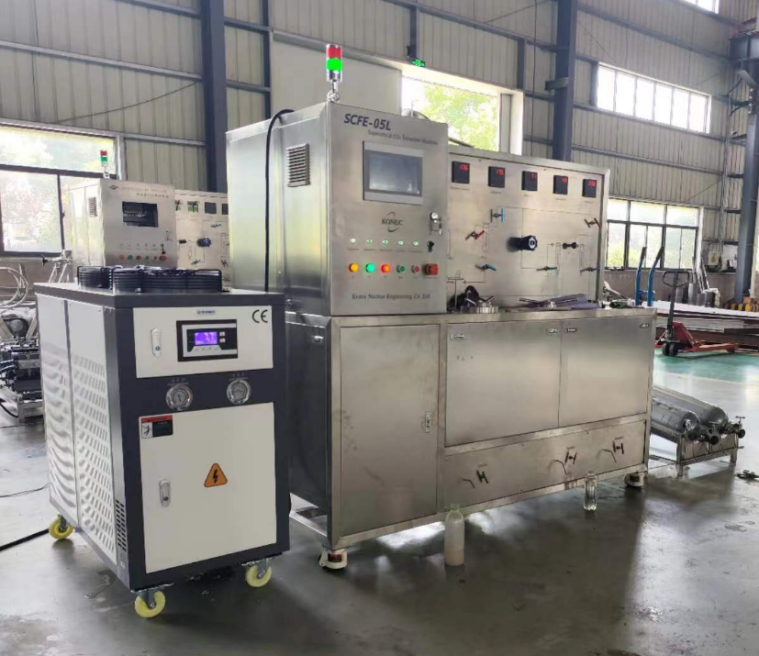

CAREDDI超临界CO2萃取机5L型号

序号

名称

规格

数量

1

萃取釜

容量：5升

设计压力： 50MPa              最大工作压力：  45MPa，

设计温度：  85℃            最高工作温度：  80℃

材质：不锈钢304

配备夹套水循环加热系统，温度可调。

1

2

分离 1

容量：2.5升

设计压力：25 MPa              最大工作压力：  20MPa,

设计温度：  85℃            最高工作温度：  80℃

材质：不锈钢304

配备夹套水循环加热系统，温度可调.

1

3

分离 2

容量：2升

设计压力：25 MPa              最大工作压力：  20MPa,

设计温度：  85℃            最高工作温度：  80℃

材质：不锈钢304

配备夹套水循环加热系统，温度可调.

1

4

料篮

材质：不锈钢304（如需要可选SS316）

提取原料装载量

2

5

CO2  高压泵

三联柱塞泵, 50L/h  （频率可调）

将 二氧化碳 输送  到系统中 并  增加压力

1

6

携带剂

4L/h,  将携带剂入系统

1

7

水泵

将抽  水箱中的水 入  容器 夹套并循环

套

8

冷机

将冷冻  气态 CO2  成液态 CO2  并冷却主泵头

1

9

热交换系统

材质：304不锈钢，设计压力50Mpa

3

10

过滤器

材质：不锈钢  304

容积： 1L          设计压力： 20Mpa

1

11

混合器

材质：不锈钢  304

容积： 0.5L          设计压力：5 0Mpa

1

12

二氧化碳储罐

材质 ：不锈钢  304

容积：  9L、  M最大工作压力不超过16M Pa

1

13

CO2 钢瓶架

材质： 不锈钢304  ，立式或卧式

1

14

流量计

流量范围：0-60L/h  （显示瞬时流量）

1

15

温控系统

控温范围：室温～85℃可调

控温精度：±1℃

16

安全保护系统

萃取罐 、分离罐 CO2高压, 泵 储罐均配有安全阀，防止系统超, 压.

17

管道阀门

高压管道和阀门、工艺水阀门和管道、止回阀、背压阀

18

设备支架

材质 ：不锈钢  304

1

19

数据采集​​与控制系统

触摸屏  ， 控制提取 和 分离温度， CO2 高压  泵和 携带剂  泵 的启停， 数据存储  和 输出。

1
