一、 技术参数
超临界CO2萃取系统30L (15Lx2)主要技术参数 | |||
序号 | 名称 | 规格 | 数量 |
1 | 萃取容器 | 容积： 10L *2 （单罐15L） 设计压力：4 0MPa 最大工作压力： 35MPa， 设计温度： 85℃ 最高工作温度： 80℃ 材质：不锈钢304 配备夹套水循环加热系统，温度可调。 | 2 |
2 | 分离 1 | 容量：7升 设计压力：25 MPa 最大工作压力： 20MPa, 设计温度： 85℃ 最高工作温度： 80℃ 材质：不锈钢304 配备夹套水循环加热系统，温度可调. | 1 |
3 | 分离 2 | 容量：4升 设计压力：25 MPa 最大工作压力： 20MPa, 设计温度： 85℃ 最高工作温度： 80℃ 材质：不锈钢304 配备夹套水循环加热系统，温度可调. | 1 |
4 | 料 缸 | 材质：不锈钢304（如有需要可选SS316 ） 提取原料装载量 | 3 |

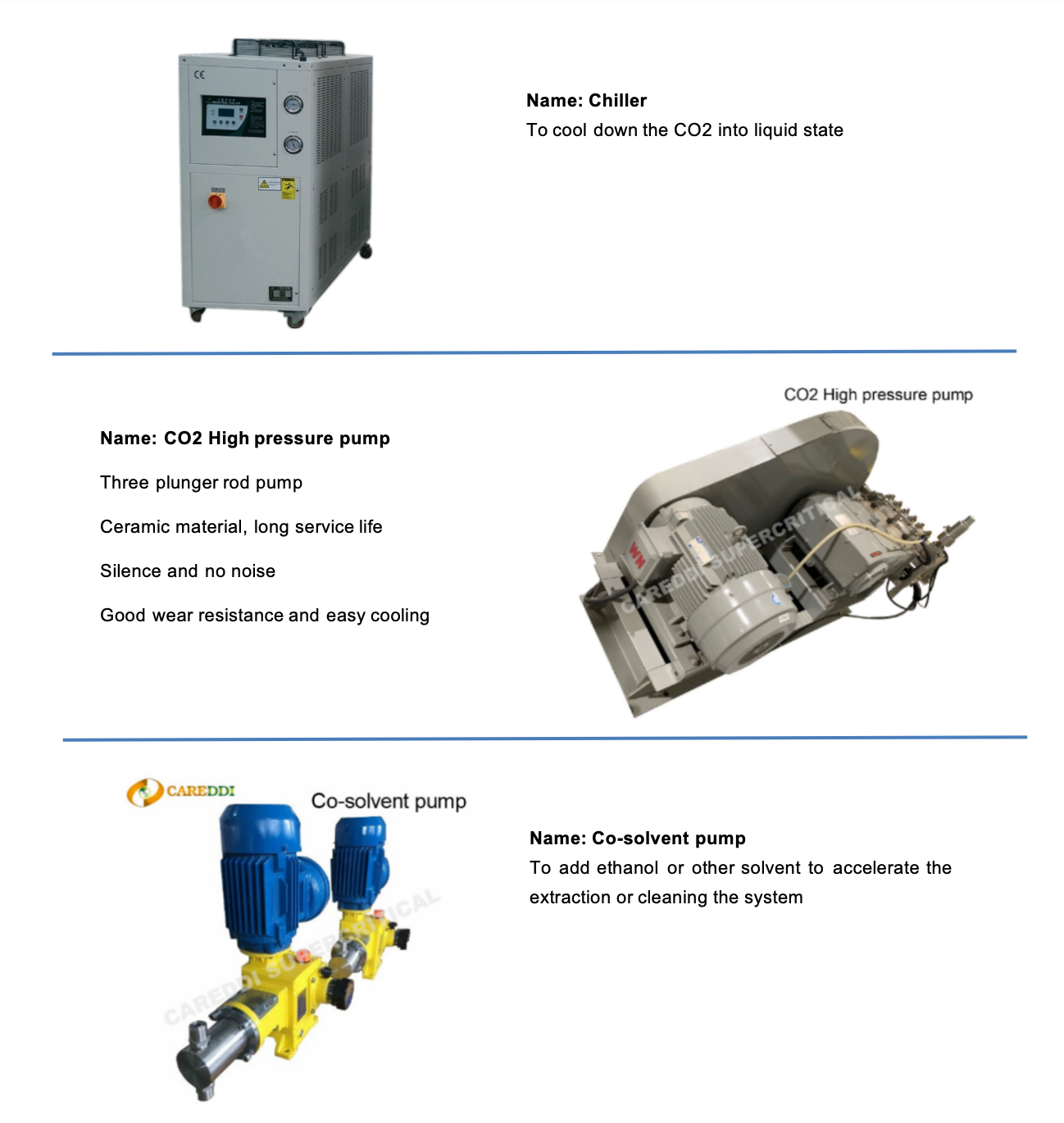

5 | CO2 高压泵 | 三联柱塞泵，10 0L/h （频率可调） 将 二氧化碳 输送 到系统中 并 增加压力 | 1 |
6 | 携带剂 | 1-4L/h, 将携带剂入系统 | 1 |
7 | 水泵 | 将抽 水箱中的水 入 容器 夹套并循环 | 套 |
8 | 冷机 | 将冷冻 气态 CO2 成液态 CO2 并冷却主泵头 | 1 |
9 | 热交换系统 | 材质：304不锈钢，设计压力 40Mpa | 3 |
10 | 过滤器 | 材质：不锈钢 304 容积： 2L 设计压力： 20Mpa | 1 |
11 | 混合器 | 材质：不锈钢 304 容积：1L设计 压力： 4 0Mpa | 1 |
12 | 二氧化碳储罐 | 材质 ：不锈钢 304 容积： 20L、 M最大工作压力不超过16M Pa | 1 |
13 | CO2 钢瓶架 | 材质： 不锈钢304 ，立式或卧式 | 1 |
14 | 流量计 | 流量范围： 100-0L/h （显示瞬时流量） | 1 |
15 | 温控系统 | 控温范围：室温～85℃可调 控温精度：±1℃ | |
16 | 安全保护系统 | 萃取罐 、分离罐 CO2高压, 泵 储罐均配有安全阀，防止系统超, 压. | |
17 | 管道阀门 | 高压管道和阀门、工艺水阀门和管道、止回阀、背压阀 | |
18 | 设备支架 | 材质 ：不锈钢 304 | 1 |
19 | 数据采集与控制系统 | 触摸屏 ， 控制提取 和 分离温度， CO2 高压 泵和 携带剂 泵 的启停， 数据存储 和 输出。 | 1 |

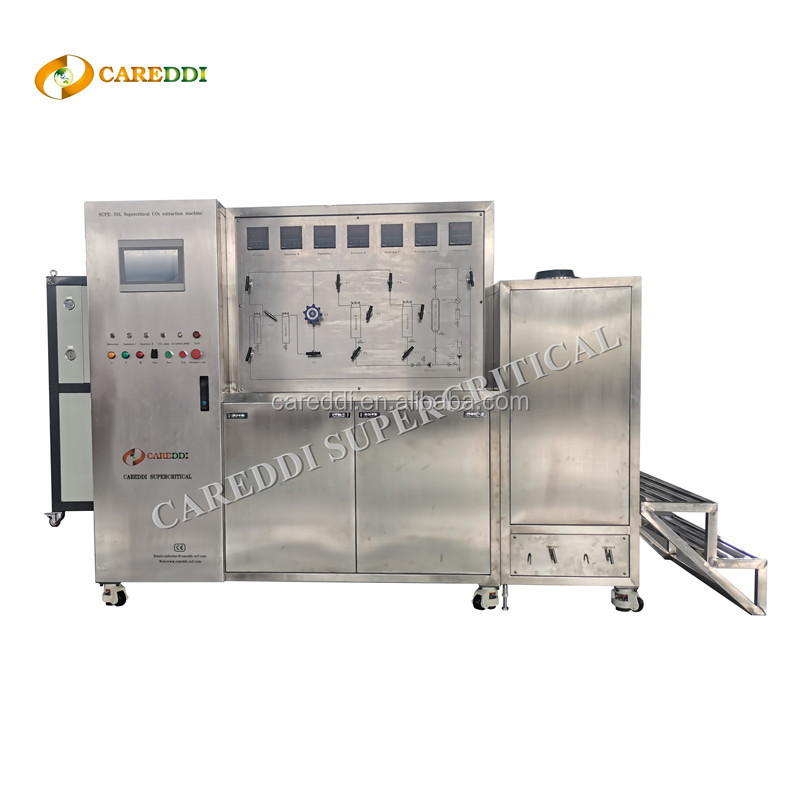

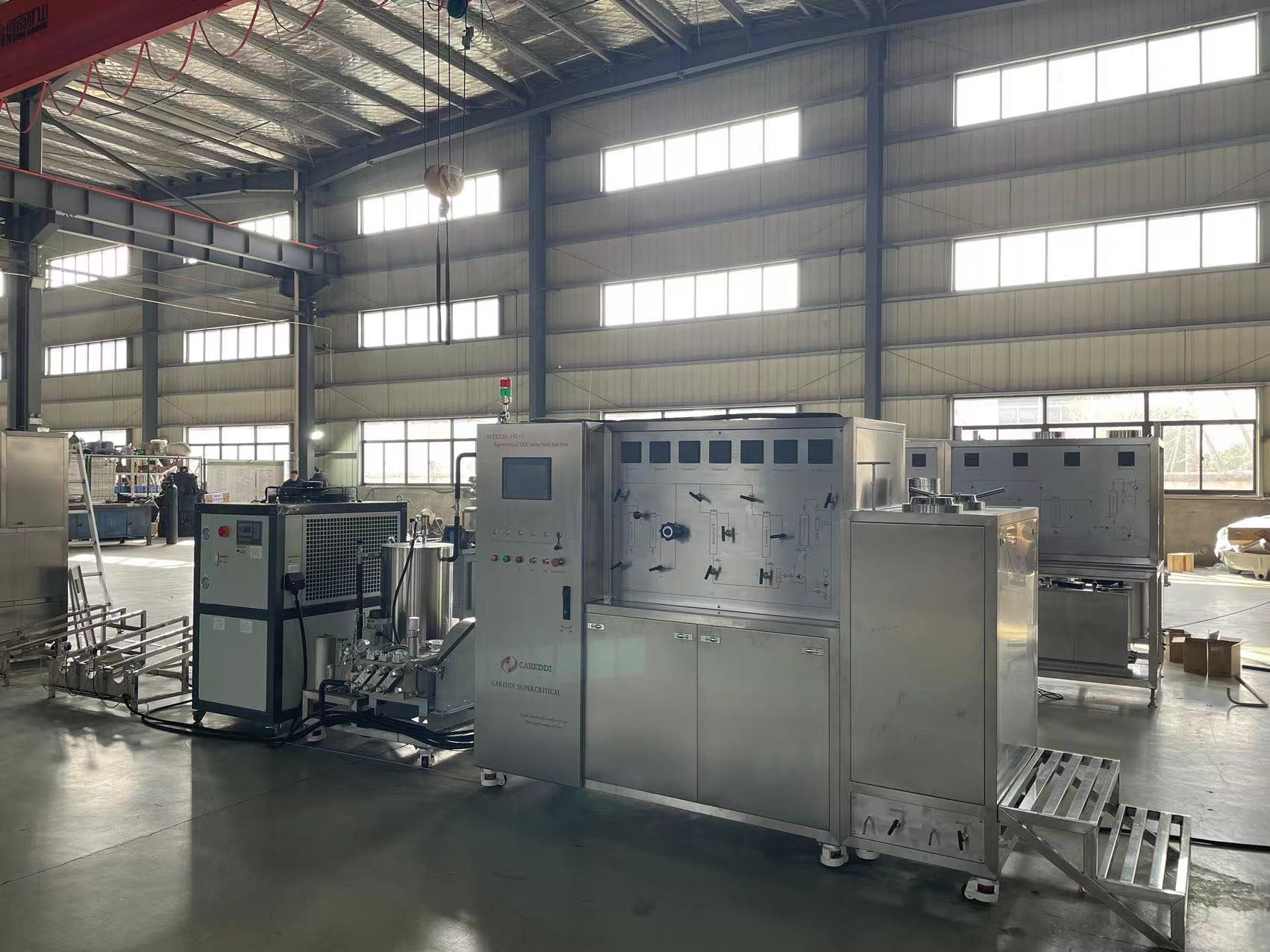

2. 30L(15Lx2)超临界二氧化碳萃取器主要部件
