技术参数

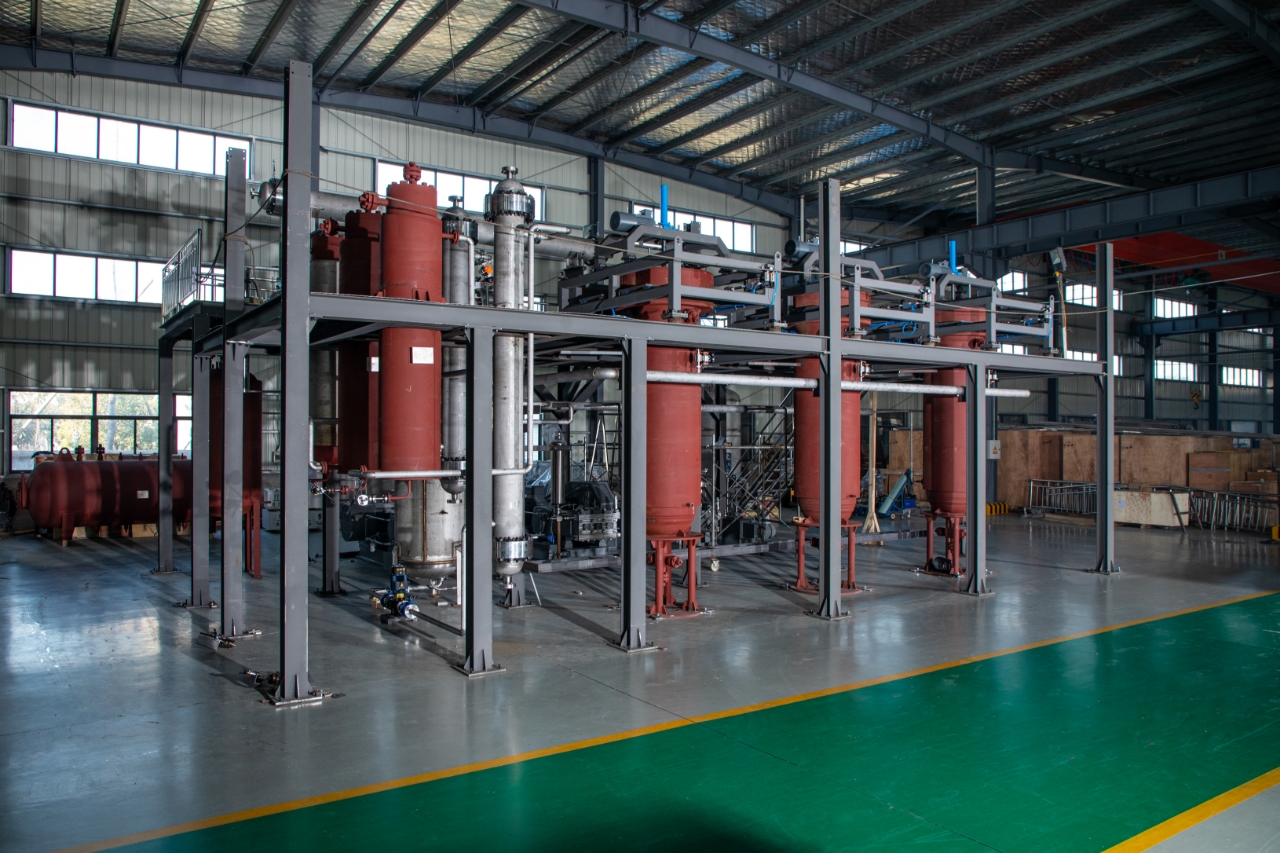

超临界CO2萃取系统1500L（5000Lx3）主要0技术参数 | |||
序号 | 名称 | 规格 | 数量 |
1 | 萃取容器 | 容积：5000L*3 （单罐5000L） 设计压力：40MPa 最大工作压力：36MPa， 设计温度：85℃ 最高工作温度：80℃ 材质：不锈钢304 配有夹套水循环加热系统，温度可调。 | 3 |
2 | 分离1 | 容积：3000L 设计压力：25MPa 最大工作压力：18MPa， 设计温度：85℃ 最高工作温度：80℃ 材质：不锈钢304 配有夹套水循环加热系统，温度可调。 | 1 |
3 | 分离2 | 容积：3000L 设计压力：25MPa 最大工作压力：18MPa， 设计温度：85℃ 最高工作温度：80℃ 材质：不锈钢304 配有夹套水循环加热系统，温度可调。 | 1 |
4 | 料篮 | 材质：不锈钢304（如有需要可选SS316 ） 双关节设计 提取原料装载量 | 4 |
5 | CO2高压泵 | 三联柱塞泵，30000L/h（频率可调） Co2副泵，20000L/h Co2补充泵，8000L/h 将二氧化碳输送到系统中并增加压力 | 3 |
6 | 携带剂 | 200L/h，将携带剂入系统 | 1 |
7 | 水泵 | 将水箱中的水抽入容器夹套并循环 | 套 |
8 | 空气压缩机 | 0.7MPa，供给压缩空气 | 1 |
9 | 二氧化碳回收泵 | 回收小于6MPa的CO2 | 1 |
10 | 冷机 | 将气态 CO2 冷却成液态 CO2 并冷却主泵头 | 1 |
11 | 热交换系统 | 材质：304不锈钢，设计压力40Mpa | 3 |
12 | 热水储罐 | 25m 3，配2台立式管道泵 | 2 |
13 | 冷水储罐 | 25m 3，配3台立式管道泵 | 1 |
14 | 二氧化碳储罐 | 材质：不锈钢304 容积：15000L， 最大工作压力不超过8.5MPa | 2 |
15 | CO2钢瓶架 | 材质：不锈钢304，立式或卧式 | 1 |
16 | 装煤机 | 用于运输材料装载料篮 | 1 |
17 | 流量计 | 流量范围：0-1000L/h（显示瞬时流量） | 1 |
18 | 温控系统 | 控温范围：室温～85℃可调 控温精度：±1℃ | |
19 | 安全保护系统 | 萃取罐、分离罐、CO2高压泵、储罐均设有安全阀，防止系统超压。 | |
20 | 管道阀门 | 高压管道和阀门、工艺水阀门和管道、止回阀、背压阀 | |
21 | 设备支架 | 材质：不锈钢304 | 1 |
22 | 数据采集与控制系统 | 触摸屏，控制萃取和分离温度，CO2高压泵和携带剂的启停，数据存储和输出。 | 1 |
可选项 | 自动压力调节器 | 自动调节萃取和分离压力 | 2 |
